微波多普勒節電開關制作

更新時間:2017/6/3 10:24:37    閱讀:32188    分享此文章:
微波自動開關是根據微波的多普勒效應來進行控制的,它能夠監測物體移動,并把移動轉換為電信號從而控制燈泡的亮滅或電器的啟閉。

工作原理:
天線 、T1、C5等組成微波振蕩電路,由天線向空間輻射,在其周?chē)a(chǎn)生一個半徑約10m的微波場如有人或物體在微波場內移動,將引起微波的頻移,在電路中體現為天線端電壓的變化,C4將這一變化耦合到運放AD進行放大,運放AD的輸出經C2在R6上形成電壓,該電壓的高低與物體的距離和移動的速度有關通常在0-3V之間;運放 AA 接成比較器,參考電壓在12V時為0.4V,當R6上的電壓高于0.4V時,AA輸出高電平經過比較器AC比較輸出低電平,D4導通、C3瞬間充電使比較器AB 6腳電壓低于5腳,比較器輸出高電平,如果此后微波場內不再有物體移動,C3上的電壓經R9緩慢放電形成延時,當6腳電位高于5腳延時結束,AB輸出低電平等待下次觸發。T2、R15、C6的加入可以在電路延時結束后的一段時間內(約5秒)使AC 9腳保持低電平,從而使電路可靠反轉關斷。如果用做照明控制可與“電路A”組合,“電路A”將市電轉為6V的直流電源供探頭使用,雙向可控硅做為開關元件控制燈泡的亮滅,達到人到燈亮,人離燈滅的節能效果。如果將微波探頭與“電路B”組合就構成簡單的微波防盜報警器,只要有人在監測范圍內移動將觸發報警,高響度喇叭發出強力警報,嚇跑歹徒。

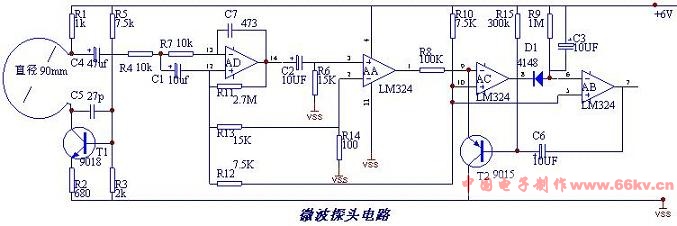

微波探頭電路原理圖:

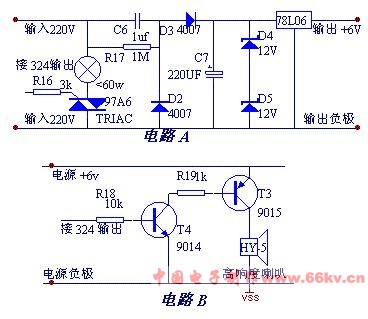

兩種控制電路原理圖:



元件選擇:
T1使用超高頻管9018,f 大于700MHz。天線用直徑1.5mm的漆包線外面套上絕緣套管,并彎成直徑90mm的圓環。四個運放選用一塊 LM324即可!半娐稟”中C6要選耐壓大于400V的無極性電容,雙向可控硅用電流1A的97A6。三端穩壓用78L06,其它元件無特殊要求。
