該裝置電路如下圖所示
整個裝置直接由220V市電經整流后供電。R3、R4、R5、C1和雙基極二極管組成張馳振蕩器,其輸出脈沖信號用于控制可控硅的導通和關斷。不可控硅處于關斷狀態,市電經VD整流再經R6和L1的等效電阻向C3充電。當VS被觸發導通后,C3上的電荷經導通的可控硅和L1的等效電阻迅速放電。當放電電流過零時,可控硅又自動關斷。如此反復循環,在變壓器的次級L2就獲得了高壓脈沖電壓,這一電壓加在由許多等距離金屬絲組成的電網上,電網下設有誘餌,蒼蠅嗅到誘餌而來,著落時觸及電網而被電死,死蠅從網距空間自動下落,達到自動滅蠅的效果。

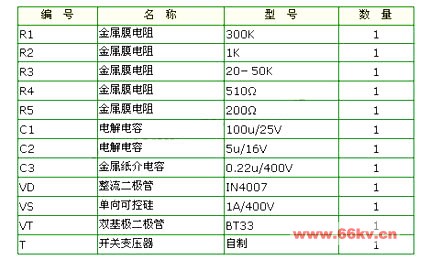

元器件清單見下表
R3的阻值在20-50K之間選擇。振蕩電容C1最好選用鉭電容,如選用普通鋁電解電容,應保證漏電流足夠小。C2為濾波電容,在保證耐壓的前提下,容量大些為好。變壓器用14吋黑白電視機行輸出變壓器的磁芯,初級用Φ=0.1mm的漆包線繞600匝,次級利用原高壓包線圈。繞好后變壓器需經烘干浸漆處理。
改變R3的電阻值,使振蕩頻率在10-20Hz范圍內,此時可測得輸出電壓在4kV左右。滅蠅盒的尺寸為320×225×70mm3 。在滅蠅盒頂部用14號鐵絲制成高壓電網。相鄰鐵絲距離為7mm。滅蠅盒前側開一方孔,以便清除死蠅。使用時應封死,嚴防蒼蠅從該洞進出。
為防止小孩觸及高壓,滅蠅盒應安置在距地面幾米高處,且應固定牢靠。 |
