使用CD4553和CD4511制作的數字式脈搏儀

更新時間:2019/6/23 15:01:16    閱讀:30286    分享此文章:

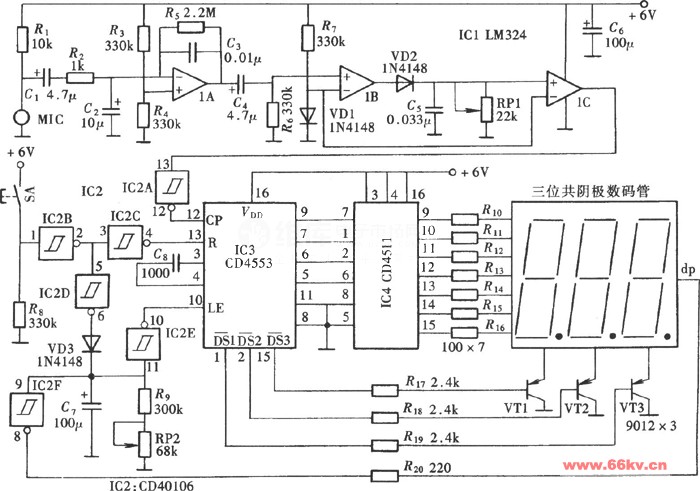

下圖是由四運算放大器LM324、六個施密特觸發器CD40106、十進制計數器CD4553和7段譯碼/驅動器CD4511組成的數字式脈搏儀。

脈搏儀和心率計其實是一類測試儀器的兩種提法,只是兩種儀器所使用的采樣部位不同而已。心率計取樣自胸部,而脈搏儀一般取樣自手腕。下面介紹一例電子式脈搏儀,其電路組成如圖所示。
