什么是復合管(達林頓管)

更新時間:2019/6/14 14:49:23    閱讀:32916    分享此文章:
把兩個或兩個以上三極管的電極適當地直接連接起來,作為一個管子使用,即稱為復合管。由于復合管由達林頓提出,故許多文獻中亦稱它為達林頓管。

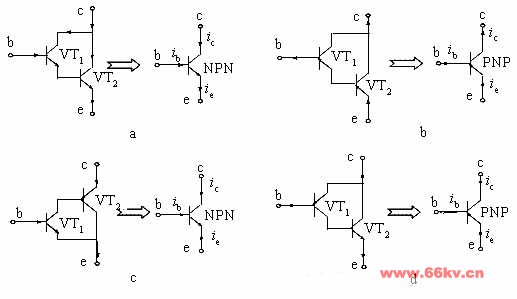

復合管有兩種連接方式:一是兩只同類型管子構成,如圖a、b所示,二是由不同類型的兩只管子構成,如圖c、d所示。



復合管的構成原則和特點

(1)把兩只三極管連成復合管,須保證每只管子各極電流都能順著各個管子的正常工作方向流動,且復合管各極電流要滿足等效三極管的電流分配關系;
(2)復合管的管型和電極性質與第一個管子相同;
(3)復合管電流放大倍數β≈β1β2。
