4路8段閃燈芯片TC4008資料

更新時間:2017/1/16 12:32:28    閱讀:35334    分享此文章:
這是一款由一次性燒錄的單片機做成的閃燈芯片,4路輸出,8種閃爍方式依次循環。

TC4008是天勤電子設計開發的一款4路8段閃燈控制芯片,此芯片做成DIP8封裝,采用3-5V直流電壓供電,不需要外部振蕩和復位,外圍電路簡單,使用方便,通電即可工作,8段閃爍方式依次循環。

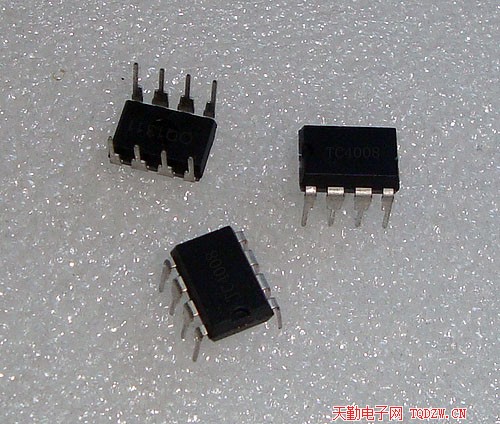

一、外觀照片

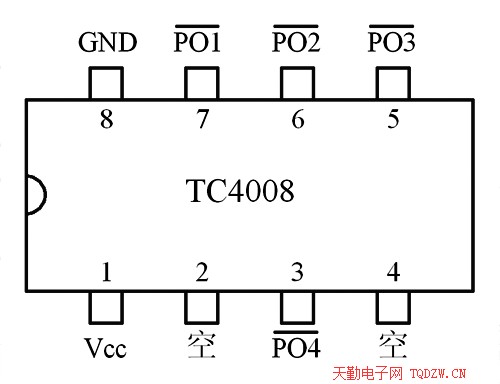

二、TC4008各引腳功能
1、8腳接電源,3、5、6、7腳輸出,低電平有效。

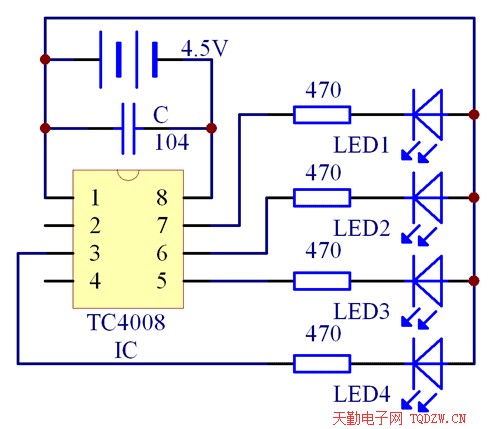

三、最簡單的電路原理圖如下

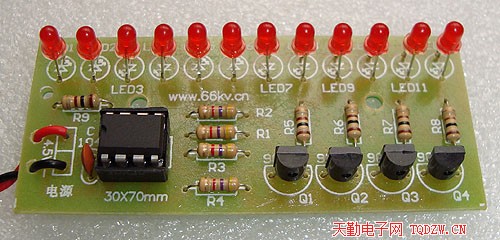

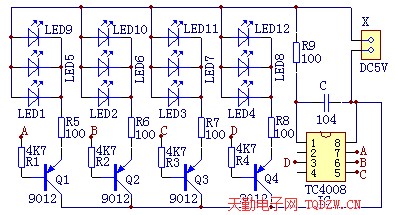

四、應用實例(花樣流水燈)
