標準9針串口引腳定義

更新時間:2018/4/20 17:07:29    閱讀:33696    分享此文章:
無論是RS-232C、RS-422,還是RS-485,串口接口的外形、尺寸都是相同的,部件間可以通用互換,但其引腳的定義卻各不相同,因此要了解串口做線,首先要知道串口各引腳的定義。

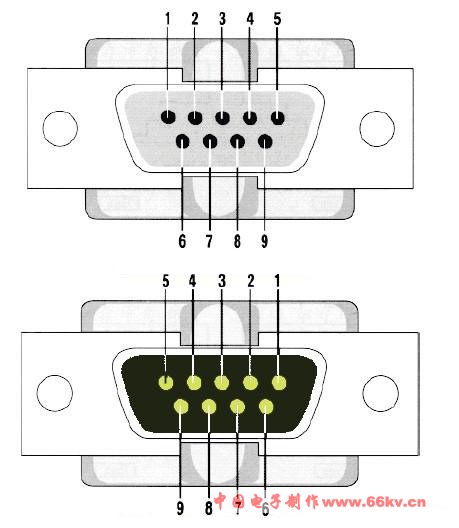

觀察一個標準的串口,如果橫著看,都顯示兩排引腳。除了兩排引腳這一特征之外,還有就是無論是公頭,還是母頭,兩個引腳的外圍呈現一邊大、一邊小的“等腰梯形”的形狀(俗稱“D形”)。9針引腳中,大的一邊有5個引腳,小的一邊有4個引腳。



根據圖上的引腳順序號,如果是作為RS-232C接口,則各引腳定義如下表所示。

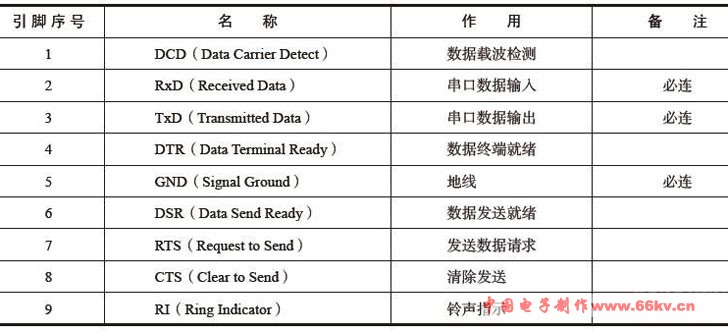

RS-232C引腳意義表


各引腳的電氣特性為:

在TxD和RxD上,邏輯“1”為-3V~-15V; 邏輯“0”為+3V~+15V。

在RTS、CTS、DSR、DTR和DCD等控制線上,信號有效為+3V~+15V;信號無效為-3V~-15V。

對于數據信號,邏輯“1”為低于-3V,邏輯“0”為高于+3V;對于控制信號,接通ON為低于-3V;斷開OFF為高于+3V;-3V~+3V、低于-15V、高于+15V都表示電壓無意義。

作為RS-232C接口,其各引腳由標準文檔進行定義,所以也可以稱為“標準引腳定義”。而作為RS-422和RS-485接口,則沒有“標準”引腳定義的說法,因為RS-422和RS-485連通常的標準接口也沒有,具體采用什么接口,接口中使用哪些引腳,完全取決于設備設計生產商自己的定義。不過,作為RS-422和RS-485標準本身,定義了按照這兩個標準進行通信時,所必須提供的信號線,并且,實際的使用中,絕大多數廠商繼續使用標準的串口接口作為其通信的硬件接口,所以才有前面所說“RS-232C/422/485”采用相同的硬件接口的說法。

RS-422采用的是4線模式,具體設備的名稱與引腳定義由設備定義。表3.3是RS-422中各信號名稱,與表3.2不同的是,此表中“序號”與引腳沒有對應關系,只是表示一個流水號,在實際連線中,需要根據設備定義決定所在的引腳。

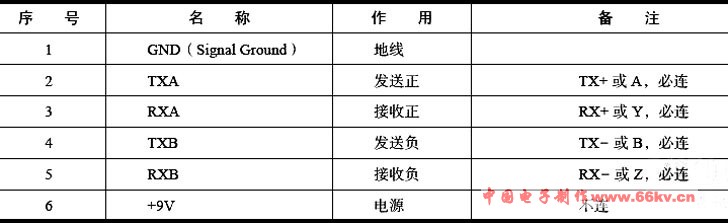

RS-422引腳意義表


RS-485的信號有兩種,一種是4線模式,另一種是2線模式。4線模式中各信號名稱如下表所示。表中“序號”也只表示一個流水號。

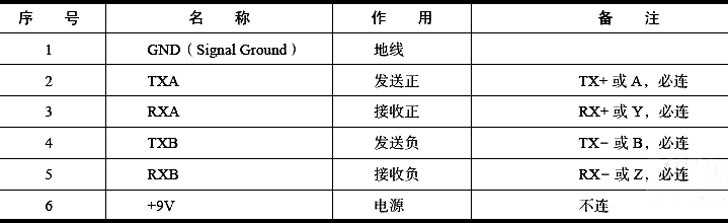

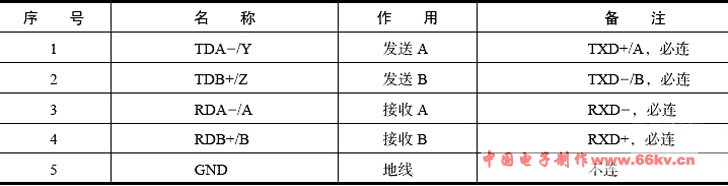

RS-485的4線信號線名稱表

2線模式,其各信號名稱如下表所示。

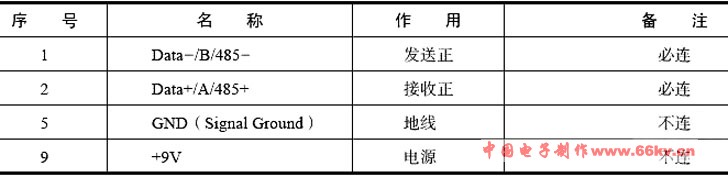

RS-485的2線信號線名稱表
