分立元件工頻逆變器

更新時間:2017/6/24 11:16:06    閱讀:33516    分享此文章:
工頻逆變器以其線路簡單,易于初學者制作、調式,抗過載能力強,成本低,實用等優點,深受廣大電子制作愛好者的青睞。

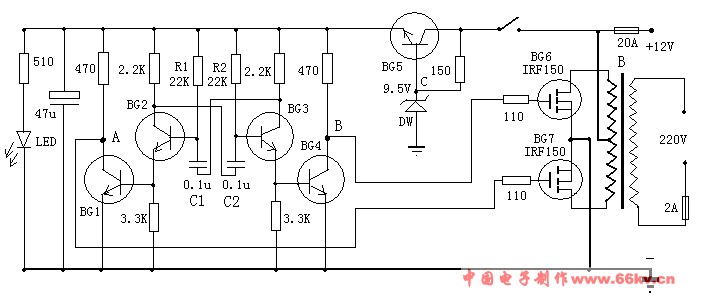

用下圖做了一個家用逆變器,把BG5換成LM7812的三端穩壓,功率管用4對IRF150變壓器是500W200、220、240、260V多抽頭輸出,一制即成,用來啟動電腦和電視機毫不費力,只是帶電風扇稍遜一籌,聲音要大一些,轉速慢一些。
